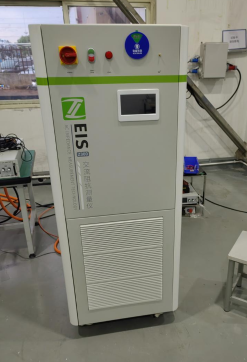

试验设备
| 项目 | 参数名称 | 参数规格 |
| 技术参数 | 最大测量功率范围 | 350kw |
| 最大激励功率 | 20kw | |
| 最大激励电流 | 200A | |
| 测量模式 | 直流模式、定频模式、多频模式、扫频模式 | |
| 整堆阻抗测量范围 | 10mΩ~10Ω | |
| 电化学交流阻抗频率范围 | 10μHz~1MHz | |
| 通道阻抗测量范围 | 0.1mΩ~10Ω | |
| 通道阻抗测量精度 | 士 1%rd. | |
| 多通道数据采集 | 支持12通道同步采样 | |
| 通道电压测量范围 | OV~1000V | |
| 通道电压测量精度 | 士0.25%rd. | |
| 通道电流测量范围 | OA~1000A | |
| 通道电流测量精度 | 士0.04%rd.土0.008%f.s. | |
| 最大采样率 | 1MS/s | |
| 带宽 | DC~100kHz | |
| 分辨率 | 16bit | |
| 数据处理 | 参数设定 | 支持采样率、采样周期、等关键参数设定 |
| 数据库管理 | 支持测试项目管理、用户自定义测试工况信息 | |
| 数据存储 | 支持输出.tdms、.csv、.txt等常规格式文件支持数据截图、存储PNG格式图片 | |
| 输出结果 | 支持输出电压、电流曲线图支持输出直流信号噪声分布图支持输出 Bode 图、Nyquist 图、相位图支持输出定频阳抗图 | |
| **数据处理分析 | **支持数据有效性验证**支持基于 DRT 弛豫时间数据解析 | |
| 数据交互 | 具备Enthernet通信**CAN 通信接口，支持设备与系统测试台进行数据信息交互、阻抗数据与用户数据同步传输 | |
| 数据保护 | 设备内置NAS服务器支持Raid1冗余保护 | |
| 紧急停机 | 支持手动按钮/自动监控执行动作支持欠压保护、过压保护、过温保护、过功率保护支持与系统测试台架配置同步急停联动 | |
| 工作环境 | 工作场所 | 室内使用，污染度2 |
| 工作温湿度范围 | -5°C~45°C 90%RH以下(没有结露) | |
| 保存温湿度范围 | -30°C~45°C 90%RH 以下(没有结露) | |
| 适用标准 | 安全性EN61010EMCEN61326 Cass A | |
| 设备尺寸及重量 | 电源工频电源 | 额定电源电压:AC100V~AC240V(考虑额定电源电压士10%的电压波动)额定电源频率:50Hz/60Hz预计过渡过电压:2500V最大额定功率:30VA |
| 接口 | LAN、CAN | |
| 外形尺寸 | 约650WX1650HX850Dmm(不含突起物) | |
| 重量 | <350kg | |
| 质保 | 保修期 | 2年(连接器、线缆等:非质保对象) |

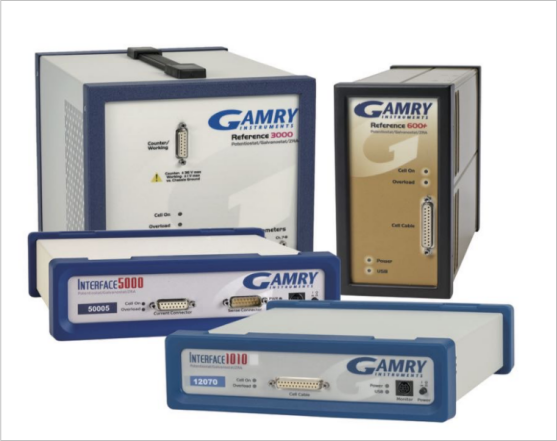

试验设备
| 项目 | 参数名称 | 参数规格 |
| 技术参数 | 操作模式★ | 恒电位仪/恒电流仪/零电阻电流计/频响分析仪 |
| 功率模式 | 双功率：±32V@1.5A，±15V@3A | |
| 上升时间 | <250 ns | |
| 切换速率 | <10uVrms | |
| 系统性能 | 最小时基 | 3.33μs |
| 本底噪音 | 10uVrm | |
| 浮地功能★ | 具备 | |
| 电极体系★ | 2-3-4-5，21电极体系 | |
| 电流测量 | 量程 | 3pA~3000mA |
| 最小电流分辨 | 100aA | |
| 扫描速率 | 循环伏安和线性伏安扫描速率 | 1ΜV/s~8000V/s |
| 电位测量 | 精度（直流） | <0.1% 满量程 |
| 恒电位范围 | ±5V，±12V两个控制范围 | |
| 最小电位分辨 | 1μV | |
| 最小电位阶跃 | 12.5μV | |
| 阻抗特性 | 电化学交流阻抗频率范围★ | 10μHz~1MHz |
| AC幅值（峰-峰） | 5 uV~2.3V | |
| 输入阻抗★ | >> 1014OHms|| < 0.2 pF | |
| 测量模式 | 可进行控制电位或控制电流下的频率扫描 | |
| 电流放大器 | 电流范围★ | ±30A |
| 大电流条件下EIS频率范围★ | 10μHz~300KHz | |
| 仪器噪声 | <2μV rms | |
| 转换速率 | 20V/μs | |
| IR补偿 | 模式 | 电流截断；正向反馈 |
| 最小截断时间 | 33μs | |
| 最大截断时间 | 715s | |
| 软件 | 测试功能 | 一体化软件，包括脉冲伏安、交流阻抗、直流腐蚀、脉冲伏安、临界点蚀、电化学噪音、频率调制、电化学信号分析、电化学能源软件包等不同化学分析方法，软件终身免费升级 |
| 开放源程序★ | 软件开放源代码，便于二次开发 | |
| 扩展功能 | 临界点蚀测试 | 可连接临界点蚀温度测试装置进行临界点蚀测试测试 |
| 光谱测试 | 可连接拉曼光谱做光谱电化学测试 | |
| 设备可连接电堆测试台并提供电化学功能及软件整合；提供设备循环伏安测定报告；提供设备线性测定报告；提供关于设备与电堆测试台匹配验证的测试报告。 | ||
